超聲波涂層測厚儀
超聲波涂層測厚儀采用脈沖反射超聲波測量原理設計，專業用于塑膠件，木材，玻璃等非金屬基材表面涂層的厚度和基材自身的厚度，也可以測量金屬基材表面涂層的厚度和金屬基材自身厚度。
儀器簡介
產品符合標準：
GB/T 37361-2019 漆膜厚度的測定-超聲波測厚儀法
JJF1126-2004超聲波測厚儀校準規范
儀器工作原理：
探頭發出高頻超聲波脈沖，經過耦合劑(經過時間短，忽略不計)進入涂層，遇到不同密度的涂層界面時，超聲波的一部分會反射成為一個新的超聲波脈沖，另一部分通過，新的超聲波脈沖返回探頭，被傳感器接收，經過儀器處理得到超聲波在涂層內的傳播時間，計算得涂層厚度。- 技術參數
測量范圍 13-5500um (環氧樹脂涂層)，300-14800um(45#鋼) 分辨率 1μm 測量精度 ≤±(3%H+3μm) H為標準值 聲速范圍 1000~9999m/s 最小測量區域 Φ6mm 顯示屏 800 * 480點陣IPS彩屏 單位 μm/mil 系統語言 簡體中文、英文 主機尺寸 141.7*91.1*22.6mm 探頭尺寸 Φ26*42.1mm 重量 475g 工作溫度范圍 0~40℃，0~85%RH（無凝露） 存儲溫度范圍 -10~50℃，0~85%RH（無凝露） 供電方式 可充電鋰電池3.7V@4000mAh 充電接口 USB(Type-C) 供電電壓 DC5V 工作電流 447mA 工作功耗 1475mW - 儀器操作
2.測量
在被測材料表面涂上耦合劑，將儀器探頭緊壓在有耦合劑的材料表面并保持不動，蜂鳴器響后測量完成，可測得被測物的厚度。
測量3層厚度結果
3.參數設置

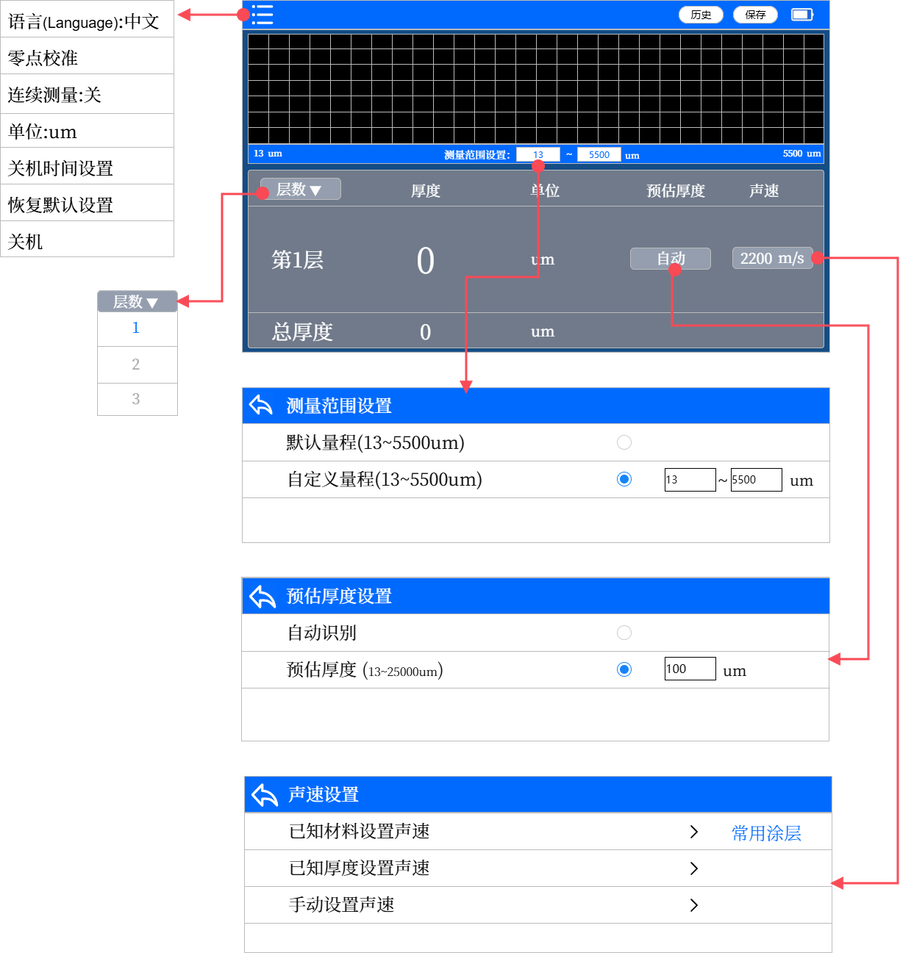

參數設置流程- 層數：可設置1-3層，設置正確的層數，測量更精準。
- 測量范圍設置：合理設置測量范圍可有效規避雜峰干擾，提升精準度。
- 聲速設置：準確設置每層材料的聲速，精準測量每層厚度。
- 預估厚度設置：設置正確的預估厚度，儀器能更準確的尋找波峰。
- 菜單欄：點擊左上角的圖標彈出菜單欄，可設置：語言、零點校準、連續測量、單位、關機時間設置、恢復默認設置。

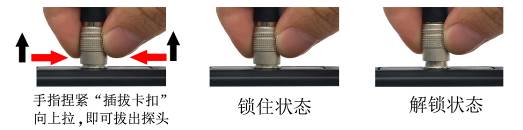

探頭的航空插頭拔出，航空插頭具有彈簧限位，不可暴力旋轉拉扯等操作，需如下圖方式操作拔出。
- 注意事項
- 聲速是超聲波測厚的關鍵參數，只有設置正確的聲速才能獲得有效的厚度值，建議使用已知厚度且與待測物相同的材料來設置聲速。
- 探頭應保持在待測點中心，探頭外圍不要懸空在待測面外。
- 請確保樣品均勻，表面平整清潔，否則會影響測量準確性。
- 探頭在粗糙表面容易劃傷，盡量減少探頭在粗糙表面的滑動，如探頭磨損嚴重應及時更換。
- 儀器用完后應清潔探頭與標準試塊，防止探頭與標準試塊被腐蝕。
- 測量光滑的涂層時，可用水或者洗潔精作為耦合劑；測量粗糙的涂層時，請用廠家配置的耦合劑或者類似的濃稠的液體，需要注意耦合劑是否會損害涂層。
- 探頭輕微磨損可通過零點校準進行補償。
五、包裝明細
序號 品名 數量 單位 1 超聲波涂層測厚儀 1 臺 2 塑料標準測試片 1 片 4 充電線 1 條 5 說明書 1 份 6 出廠校準報告 1 份
