龍門式全自動影像測量儀 KST--863C龍門式全自動影像測量儀
技術規格書

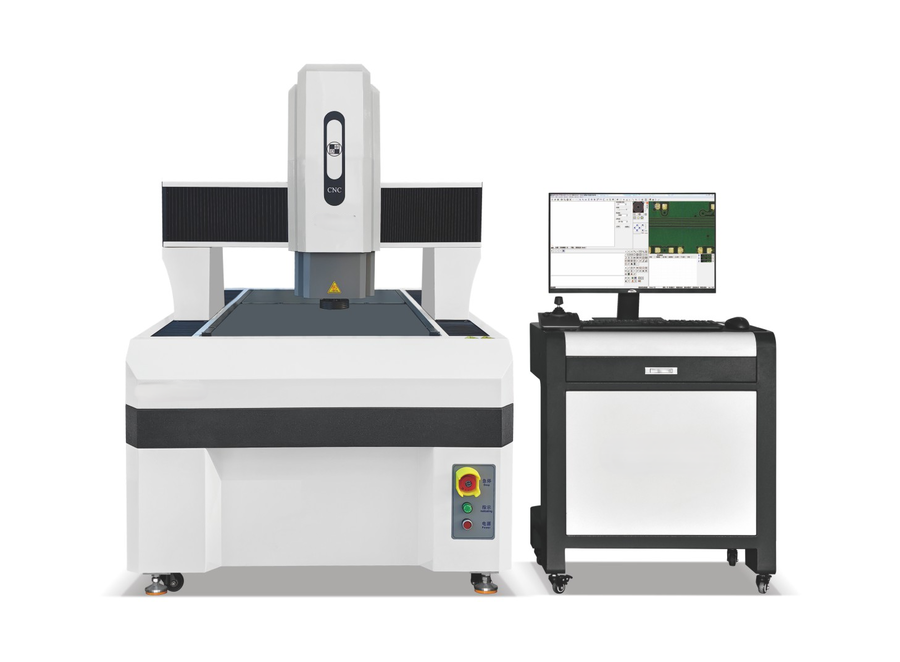

（儀器外觀參考圖）
儀器特點：
三軸均采用臺灣HIWIN高精度靜音級直線導軌、臺灣TBI研磨級滾珠絲桿傳動，噪音低振動小，動態幾何誤差變形最小。- 采用00級優質花崗巖大理石底座、橫梁，具有良好的溫度穩定性、抗實效變形能力 。
- 有限元結構分析及優化結構設計為該系列保證了系統整體的高精度及高穩定性。
- 采用多功能集成式控制器和進口高性能伺服電機驅動,實現全閉環控制 。
- 具備測量導航功能，方便快速找尋測量位置。
多功能控制器：
您選擇的機型是：KST-863C 長度單位：mm

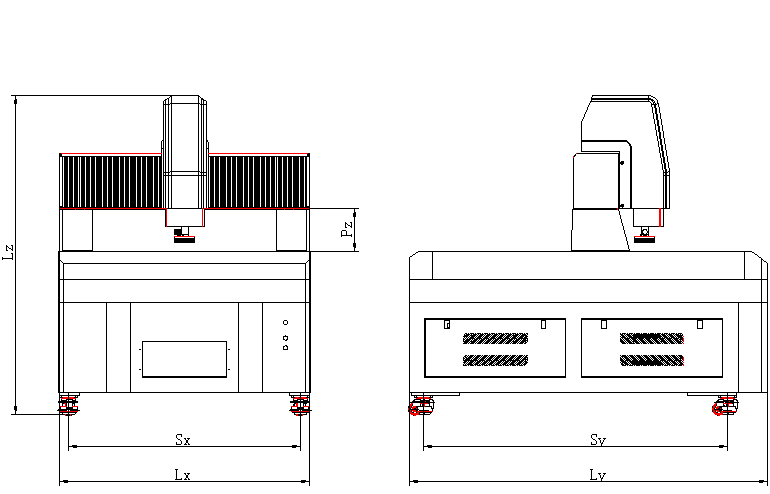

選配件:型號 KST-543C KST--653 KST--863C X\Y\Z測量行程 400*500*350mm 500*600*350 600*800*350mm 工作距離 90mm 外形尺寸
Lx*Ly*Lz1090*1270*1900mm 1100*1550*1900mm 1200*1750*1900mm 最大載荷 50Kg 儀器重量 800Kg 1000Kg 1200Kg 電源 220V+10%, 15A, 50/60HZ 測量精度 X/Y軸≤（3＋L/200）μm，Z軸≤（5+L/200）μm 重復定位精度 ±2μm（標準器） 運行速度 X/Y軸：≥400mm/S, Z軸：≥100mm/S 計算機 工控主板H 81 M CPU英特爾酷睿i5 4590 8 G內存，500 G固態硬盤，金和田機箱電源，HKC24＂ IPS屏 傳動絲桿 臺灣TBI高精密研磨級滾珠絲桿 傳動導軌 臺灣HIWIN高精密靜音級直線導軌 伺服電機 臺灣臺達高性能交流伺服電機 測量軟件 OM-3D.PolyGauge多功能測量軟件 運動控制器 CNC-300系列四軸運動控制器 光柵尺 貼片光柵尺,分辨率0.5μm CCD相機 ?？?/font>230W高清彩色1/2數字CCD相機， 影像放大倍數20-180X 光學鏡頭 高清自動變倍鏡頭/放大倍率0.7-4.5X 光源系統 程控五環八區256級環形LED表面光源+平行輪廓LED冷光源 工作環境 溫度20℃±2℃、溫度變化＜2℃，濕度：45%-75% 名稱 品牌 型號規格 探針測頭 英國雷尼紹MCP 探針組（標配φ1mmφ2mm紅寶石測針) 激光測頭 日本-基恩士 LK-G30或CL-P030激光位移傳感器
測量軟件介紹：
OM-3D.PolyGauge測量軟件是一款多功能復合式測量軟件，研發團隊經多年專業量測軟件的成功開發經驗，將激光、探針和光學影像完美結合的一款全新的復合式量測軟件。集操作簡單、功能強大，集合了CAD圖形導入比對、全圖形化顯示、快速點擊操作、即時數據比對、報告格式多樣化、演算法先進等多項特點，在演算法的先進和準確度上，也一樣給予保證。
廣泛地應用于機械加工、電子、汽車、五金、模具、精密制造、塑膠橡膠品、光電、手機、PCB板、電子元件、半導體、觸控式屏幕、液晶面板、醫療器材、刀具、軸承、端子等行業。

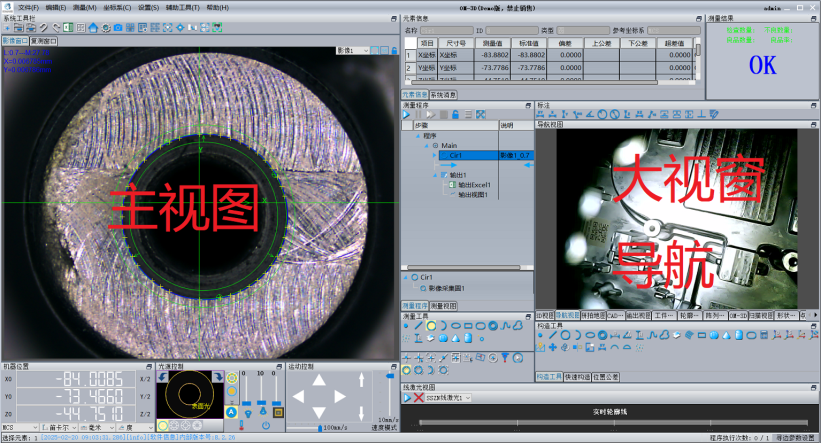

- 簡潔易懂的界面
- 大視窗導航

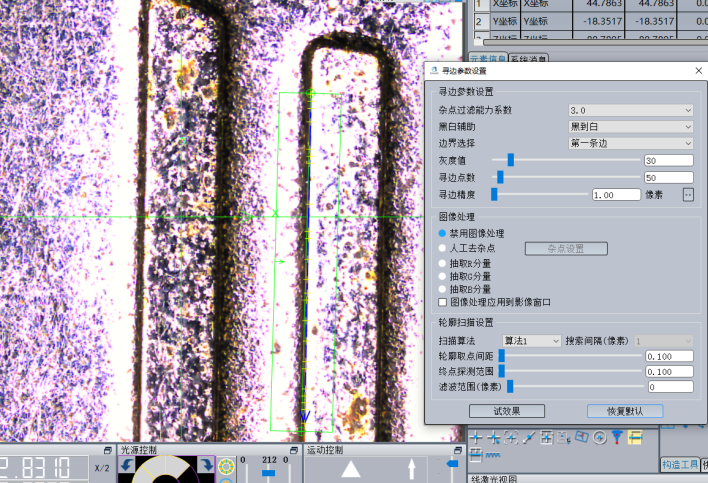

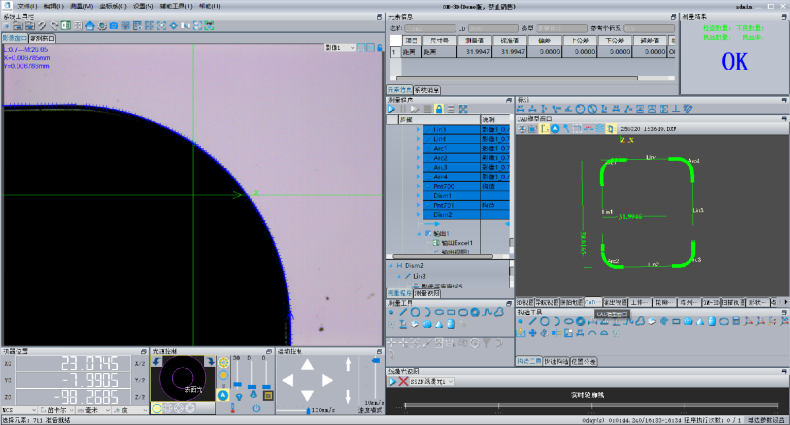

快速尋邊
測量位置，我們可以更快速更精準的抓取，有效避
免人為誤差，提高測量效率 。

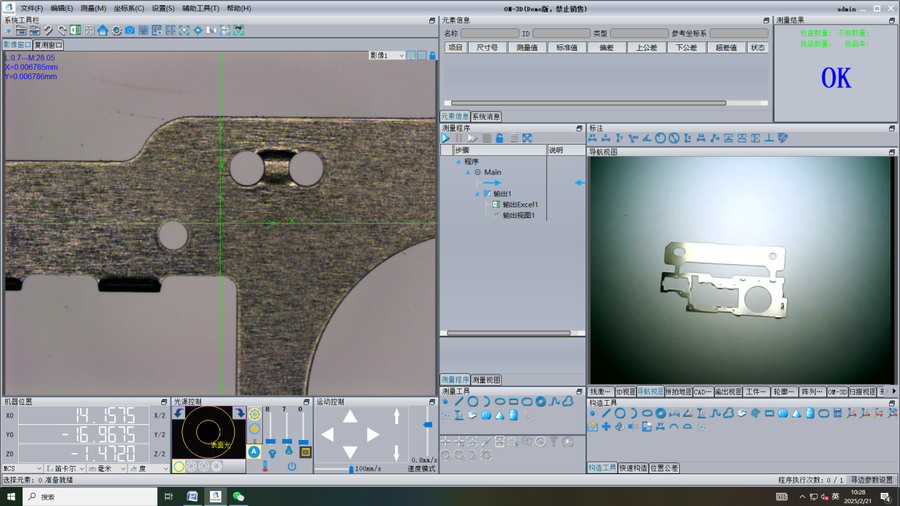

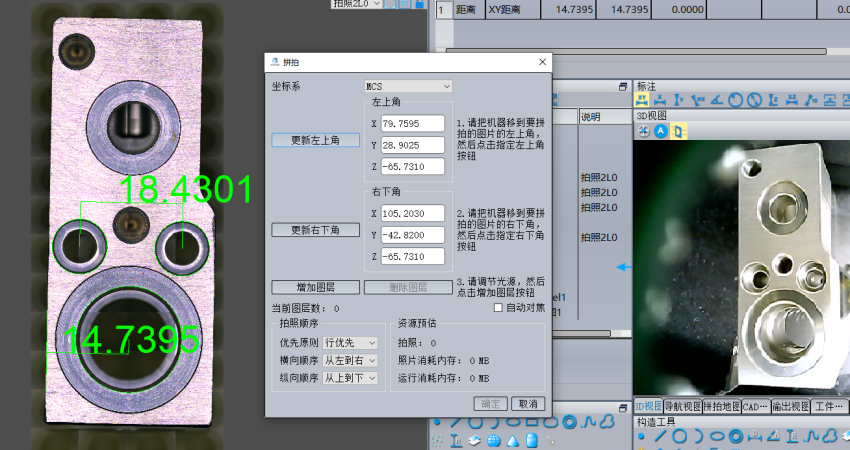

（四）拍照測量
大面積拍攝一個或多個產品，拼接為一張圖片進行測量，提高工作效率。

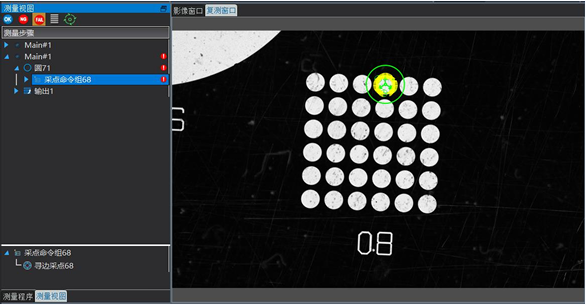

（五）NG復測功能
復測窗口將會直接調取上次測量 的圖片進來，呈現出抓邊效果，調整尋邊設置及可快速更正測量

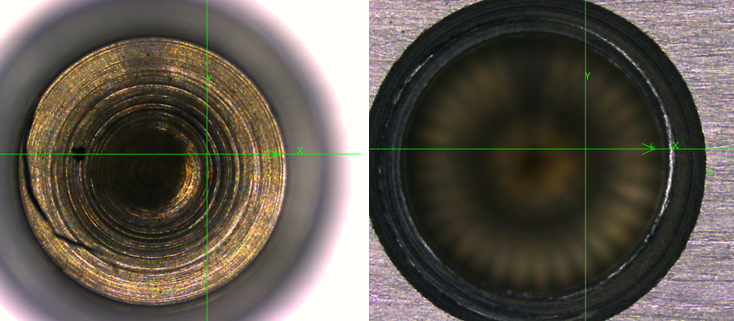

（六）對焦測量高度平面度
通過精確對焦找到產品最清晰位置后，
可計算臺階高度和盲孔深度。

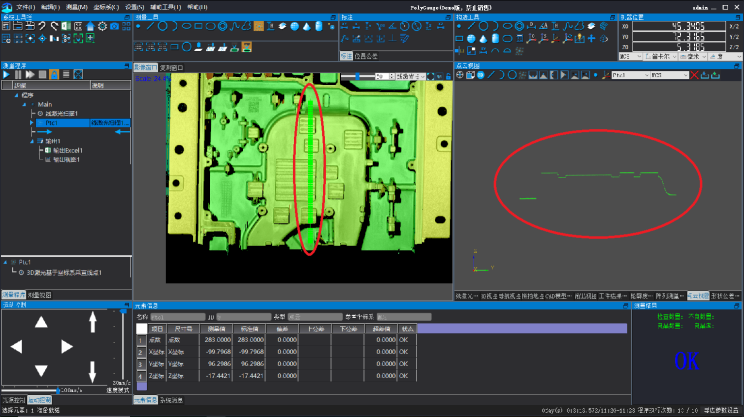

（七）輪廓掃描功能
輪廓自動識別采集功能，可以針對產品任意輪廓位置進行抄數并且可計算圖形數據。支持國標、美標輪廓度評定計算。
（八）支持點激光、線掃激光、探針測量
激光傳感器可以快速測高、測量平面度，復雜表面輪廓掃描等。探針可進行三維尺寸高寬、長度、兩面的夾角、圓錐的頂角等測量。

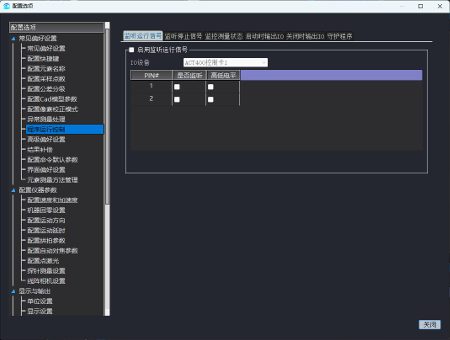

（九）與自動化產線信號交互
通過接入IO設備，測量運行狀態，實時反饋測量結果

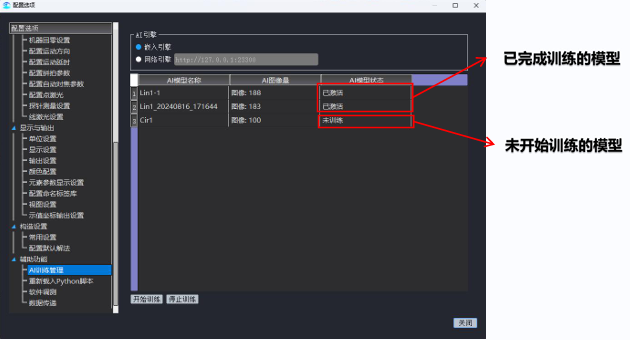

（十）AI測量
使用軟件帶有的AI測量功能之前，需要先對軟件搭載的AI引擎進行人工訓練，得到可以進行程序編輯的測量模型，AI引擎會根據工件實際成像狀況與采集數據進行擬合比對，得出最佳的元素 擬合區域，并生成采集框。
（十一）導入CAD測量
把標注好尺寸的CAD圖紙導入測量軟件，及可以快速生成帶尺寸標注測量的程序。減少了編輯程序的步驟大大提高測量效率。
（十二）電纜測量
測量電線電纜產品，先掃描產品的內外輪廓線(閉云線輪廓掃描)在功能對話框選擇產品 的絕緣類型以及掃描出的兩個輪廓曲線點擊計算便可獲取產品的厚度數據，包括最小厚度、平 均厚度及多個點位的厚度值，對話框右側會同步顯示測量厚度的其體位置。

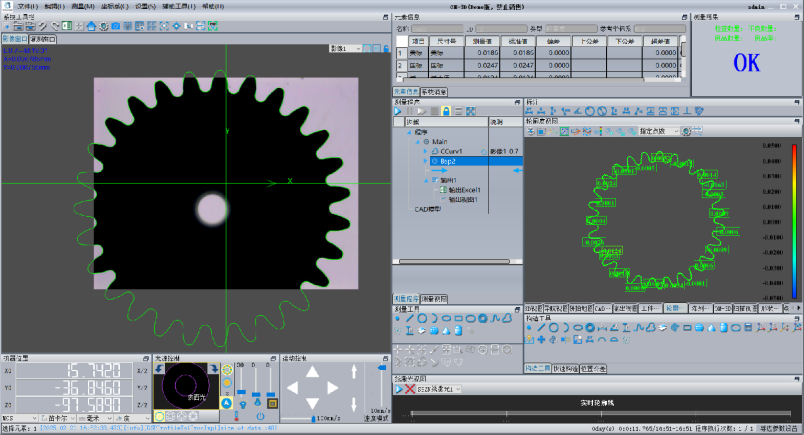

（十三）齒輪測量
測量齒輪產品，在測量齒輪對話框，點擊測量齒廓，先對齒輪的外邊緣進行輪廓掃描(閉云線)，掃描完成后，點擊刷新按鈕，在左側的下拉框中選擇需要計算的齒廓線，設定好壓力角，點擊計算，此時對話框右側便會生成該齒輪的外形參數及尺寸偏壽，用戶可根據需求查看相應測 量數據。點擊右下角輸出報表即可將該次測量結果導出到Excel報表中。

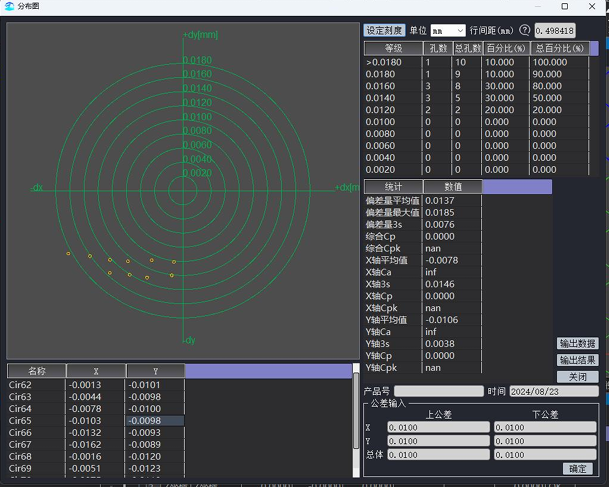

（十四）打靶圖- 打靶圖主要是為了反映機床的加工圓孔定位的一個整體分布情況。通過這個分布情況去調整 刀具，從而提高產品的加工質量。
- 建立好基準后，導入圖紙或使用平移復制的方法（需要設置圓孔XY的標準值），然后運 行一次程序。
- 選擇所有的測量圓孔，點擊打靶圖即可查看所有圓孔的分布情況。
- 根據需要設置刻度以及偏差，還可以將結果輸出到報表。
驗收規范：
1. 檢定項目：
A 、外觀及各部分的相互作用。
B 、計算機、及軟件功能。
C 、示值誤差（E1）。
2. 測量重復性：
在透射照明下變倍物鏡最大倍率進行檢驗,將標準玻璃線紋尺置于玻璃工作臺中心位置,并使其平行于縱向導軌,清晰成像以后,用十字線對準玻璃線紋尺"0"刻線影像并把儀器清零,佶后用從線對標準玻璃線紋尺"100"刻度線影像進行瞄準并讀數,重復上述試驗4次,任意兩次讀數之差均應符合要求,橫向按同樣的方法,對標準玻璃線紋尺"0"刻線與"100"刻線之間的長度進行試驗,任意兩次讀數之差均應符合本標準。（同種可以用1級量規量塊進行同線紋尺一樣類似檢驗，重樣時進行4次讀取二次的平均值。）
3. 驗收交接：
A、以檢定紀錄、裝箱單和合同為準，雙方交接、驗收。
B、驗收合格，雙方代表在驗收報告上簽字。若有異議，協商解決。遺留問題 可簽署備忘錄，以便服務、解決。
4. 環境要求確認: 依照<安裝使用環境技術要求>通過自檢合格并確認后方可安裝調試。
質保期外：我公司采取定期回訪與隨時電話咨詢相結合的售后服務制度，力求及時發現并解決用戶使用中存在的困難和問題，為用戶提供技術咨詢。請按照合同及安裝說明書技術要求準備好安裝環境，如下表： 序號 項目 技術要求 是否滿足 1 正常工作溫度 20±2℃ 2 檢定溫度 20±2℃ 3 溫度梯度 0.5℃/h 2℃/24h 0.5℃/h 4 濕度 相對濕度45%-70% 氣源濕度＜15% 5 振動 振動頻率≤10HZ時,振幅≤1UM 10HZ＜振動頻率≤30HZ時,振幅≤0.5UM 振動頻率＞30HZ時,振幅≤3UM 6 清潔度 潔凈、最好無塵 7 電源 AC220V，50HZ，1KVA 8 安裝環境配套要求 具備獨立可靠的接地系統，接地電阻小于4? - 我公司負責為用戶免費提供計量測試技術咨詢服務。
- 我公司以成本價終身為用戶提供設備保修服務。
- 我公司備有備品備件庫，終身負責為用戶以成本價提供備品備件服務。
- 我公司負責以優惠價終身為用戶提供技術升級、改造等售后增值服務。
- 用戶所在地區如有我公司地區辦事處，其售后技術服務事宜由公司地區辦事處全面負責。
- 軟件終身免費升級。
