- 作者:
- 來源:
- 日期 : 2020-06-23
一， 熔融指數(shù)定義：
熔融指數(shù)儀（Melt FlowIndex,MI），全稱熔體流動指數(shù)，是一種表示塑膠材料加工時的流動性的數(shù)值。它是美國量測標(biāo)準(zhǔn)協(xié)會(ASTM)根據(jù)美國杜邦公司(DuPont)慣用的鑒定塑料特性的方法制定而成，其測試方法是先讓塑料粒在一定時間（10分鐘）內(nèi)、一定溫度及壓力（各種材料標(biāo)準(zhǔn)不同）下，融化成塑料流體，然后通過一直徑為2.1mm圓管所流出的克（g）數(shù)。其值越大，表示該塑膠材料的加工流動性越佳，反之則越差。
熔體流動速率儀測試的具體操作過程是：將待測高分子（塑料）原料置入小槽中，槽末接有細(xì)管，細(xì)管直徑為2.095mm，管長為8mm。加熱至某溫度（常為190度）后，原料上端藉由活塞施加某一定重量向下壓擠，量測該原料在10分鐘內(nèi)所被擠出的重量，即為該塑料的流動指數(shù)。有時您會看到這樣的表示法：MI=25g/10min，它表示在10分鐘內(nèi)該塑料被擠出25克。一般常用塑料的MI值大約介于1~25之間。MI愈大，代表該塑料原料粘度愈小及分子重量愈小，反之則代表該塑料粘度愈大及分子重量愈大。熔體流動速率測定儀可表征熱塑性塑料在熔融狀態(tài)下的粘流特性，對保證熱塑性塑料及其制品的質(zhì)量，對調(diào)整生產(chǎn)工藝，都有重要的指導(dǎo)意義
二， 可測試范圍及參照標(biāo)準(zhǔn)：
熔融指數(shù)儀既適用于熔融溫度較高的聚碳酸酯、聚芳砜、氟塑料、尼龍等工程塑料，也適用于聚乙烯(PE)、聚苯乙烯（PS）、聚丙烯(PP)、ABS樹脂、聚甲醛（POM）、聚碳酸酯(PC)樹脂等熔融溫度較低的塑料測試
本試驗參照ASTM D 1238、GB/T 3682等。
三， 熔融指數(shù)和塑膠各種性能的關(guān)系：
塑膠原料熔融指數(shù)儀表示熔體的流動性能，塑膠原料加工時的流動性的數(shù)值，一般熔融指數(shù)高，則流動性大，成型加工方便，挺度與阻隔特性好；抗沖擊特性，抗環(huán)境應(yīng)力開裂特性，戶外特性，抗化學(xué)介質(zhì)特性差；其熔融指數(shù)越小，則其斷裂強(qiáng)度、硬度、韌性、耐老化穩(wěn)定性等性能都有所提高。
四， 建議：
一、來料檢驗：
1， 一般來說，貴公司在做生產(chǎn)注塑的時候，要參考貴公司原料供應(yīng)商，或者是客戶給的物性表，通過測試該塑膠熔融指數(shù)來判定該料是否在正常的熔融指數(shù)范圍內(nèi)，比如客戶提供的這個產(chǎn)品的熔融指數(shù)必須在8~11，那么，用此儀器經(jīng)過檢測，此料測試結(jié)果都在8~11之間，那說明料是符合要求的，假如熔融指數(shù)過大，那么此料加工出來的產(chǎn)品性能較差，容易加工成型，但是后期經(jīng)過溫濕度等試驗機(jī)的檢測，會出現(xiàn)開裂等情況，假如熔融指數(shù)過小，則性能較好，但是在注塑成型的時候，會因為流速過慢，影響注塑，那就要增加注塑時的溫度或壓力來進(jìn)行調(diào)節(jié)。
2， 在不知道原料融指的情況下，也有必要知道塑膠的熔融指數(shù)儀。比如在每批料注塑之前抽取3~5個樣品進(jìn)行測試，如熔融指數(shù)較穩(wěn)定，那么，可以判定此批料沒有參假，反之，亦然。
對同一批號的，不同批次的來料，也可做熔融指數(shù)的對比。來判定來料的穩(wěn)定性。
3， 來料和產(chǎn)品的熔融指數(shù)測料，在不久的將來，是一個趨勢，越來越多的客戶都開始要求產(chǎn)品的加工前和加工后產(chǎn)品的物性表做為產(chǎn)品性能的一個指標(biāo)，其中塑膠產(chǎn)品的熔融指數(shù)又是物理性能中的一個重要指標(biāo)。

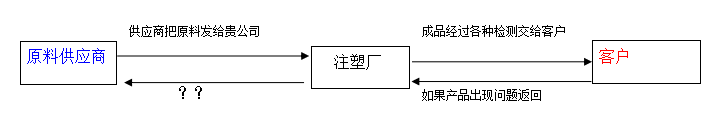

從上面一個簡單的草圖可以看出，原料從進(jìn)入到客戶終端，如果沒有對料進(jìn)行檢測，則無法判定哪一環(huán)節(jié)出現(xiàn)問題。在生產(chǎn)的時候，如果知道塑膠的流動性，則在生產(chǎn)的時候根據(jù)流動性來確定注塑壓力和溫度，可以節(jié)省調(diào)試時間，而且可以作為備案，方便以后查詢。
二、改性塑料參考
隨著社會發(fā)展，越來越多的新型材料用在生活中，在資源有限的情況下，更多廠家尋求資源再利用，那么塑料改性是一個很大的問題，在回收廢舊塑料之后，將塑料再次加工成型，首要參考的依據(jù)是什么呢？大部分廠家會選擇熔融指數(shù)儀，因為塑料的流動性，也可以講是分子量的高低，決定了材料的一些性能，比如拉伸，延伸率，剛性模量等參數(shù)，所以熔融指數(shù)儀對塑料改性具有重大作用。另外，下游客戶在尋找能用的材料的時候，往往會參考供應(yīng)商的物性表來確認(rèn)，又或者下游客戶告訴你，我需要多大熔融指數(shù)才能滿足我的生產(chǎn)需要，我的注塑機(jī)才能生產(chǎn)出合格的成品，那么這個時候，熔融指數(shù)儀的作用就凸顯了。
近些年，越來越多的注塑廠家也會選擇使用熔融指數(shù)儀來進(jìn)行來料檢驗、注塑前測試等一系列的動作來確認(rèn)所購塑料的穩(wěn)定性，所以熔融指數(shù)儀也自然成了塑料高分子廠家的首要設(shè)備。
以上資料均來自于塑膠方面的文獻(xiàn)，標(biāo)準(zhǔn)，以及本公司一些客戶調(diào)查得來的，供參考，不能作為依據(jù)，謝謝您的支持。
